固態鋁電容器的優點
2021-07-14 11:10:00
固態鋁電容器采用固態導電高分子材料作為電解質，憑借固態導電高分子材料的優良特性，固態鋁電容器在各方面也表現優異。其優點如下：
1) 固態鋁電容器最出色的性能就是它具有近似于理想電容器的優良的阻抗頻率性，在100KHz～1MHz的寬頻率范圍內都具有很低的阻抗值(見圖1)，因此特別適合于作為濾波電容器來去除電路中的紋波、脈沖、數字、靜電以及音頻等各種噪音;

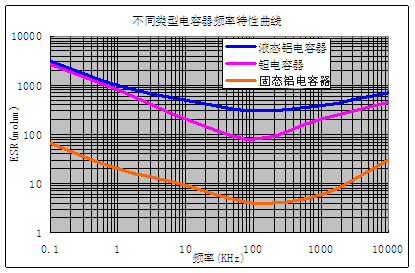

圖1 固態鋁電容與其他類型電容的頻率特性比較
2)固態鋁電容器允許通過的紋波電流大，因此可以作為開關電源濾波電容器使用，大幅度減少電容器的使用數量或體積，使電路小型化(見表1);
電容器類別 | 固態電容 | Low ESR | Low ESR |
電容器規格 | 6.3V220μF | 6.3V820μF | 10V220μF |
電容器尺寸 | Φ6.3×7 | Φ10×10 | 7.3×4.3 |
紋波電壓值 | 21.6mV | 22.1mV | 22.8mV |
電容器在電路 | 1 | 7.16 | 1.45 |
電容器數量 | 1 | 3 | 2 |
表1 在環境溫度為25℃各電容器的濾除紋波能力比較
3)固態鋁電容器可以快速放電，可作為消耗大電流的高速電路中的備份電容器使用;
4)固態鋁電容器的溫度特性優良，可以在較寬的溫度范圍內保持容量的穩定(見圖2)，且ESR值幾乎不隨溫度發生改變(見圖3)，因此，可以應用于低溫或高溫環境中的設備;

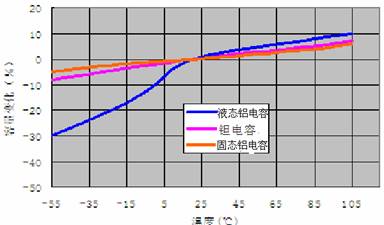

圖2 不同類型電容容量-溫度變化曲線

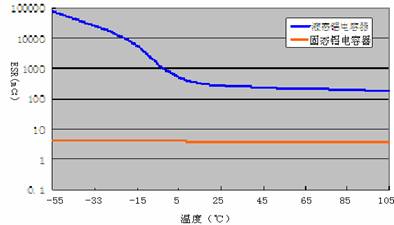

圖3 液態、固態鋁電容器的ESR-溫度變化曲線
5)固體導電高分子材料沒有揮發性，在使用中不易損失，因此，固態鋁電容器的實際使用壽命要遠遠長于液體鋁電容器;
6)固態鋁電容器安全性遠優于液態鋁電容器;
7)固態鋁電容器在外形上與傳統液體鋁電容器沒有任何區別，客戶無需改變電路板結構，根據設計需要直接替換為固態鋁電容器。
